Schiffspult
maritime Steuerkonsole

24V Dimmer für maritime und mobile Anwendungen

Unsere neuen Pult- und Frontplatten Dimmer

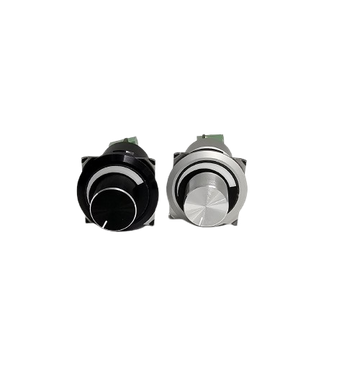

DC Dimmer 24VD, PWM
Fronttafeldimmer 24VDC, 22,5 + 30,5mm

DC Dimmer für Frontplatten & Tableau-Einbau



Pult- und Frontplatten PWM-Dimmer 10-32VDC für Schienenfahrzeuge, Schiff- und Yachtbau.



Eckdaten:



- Einbaubohrung 22,3 oder 30,5mm

- Weitbereichseingang 10V...32VDC

- 3A @ 24VDC

- positive- oder negative-Variante

- Frontpotentiometer mit- oder ohne Schalter

- Kurzschluss-, Lastüberwachung (LED rot)

- einstellbare Starthelligkeit

- Anschluss: CAGE CLAMP 0,75mm²

- für Glühlampen und LEDs mit integriertem Vorwiderstand



Download
PWM Fronttafel-Dimmer 12VDC oder 24VDC
Dimmer für Front- und Bedienplattenmontage zur Helligkeitsregelung von LED oder Glühlampe
für 22,3mm oder 30,5mm Einbaubohrung, mit Weitbereichseingang 10 - 32VDC.
Datenbl.04-PD(S) P+N_24VDC-komp..pdf
Adobe Acrobat Dokument 268.5 KB

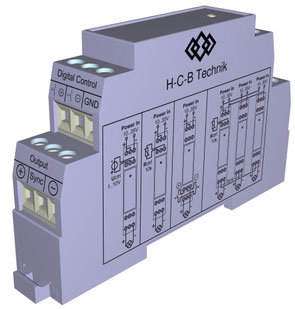

Din-Schienendimmer für die TS15 und TS35 Hutschiene

Dimmer in Automatenbreite
HSD24-N / HSD24-P

PWM Leistungsdimmer für verkehrstechnische Anwendungen zur Helligkeitsregelung von Instrumentenbeleuchtungen, Befehls- und Meldegeräten oder Kabinenbeleuchtungen auf Schiffen oder auf Schienenfahrzeugen am Fahrerarbeitsplatz, als LED Dimmer oder zur Dimmung von Glühlampen.



Unser PWM Dimmer (PWM = Puls-Weiten-Modulation) bringt, trotz kompakter Bauform, 4A Ausgangsleistung bei einem Weitbereichseingang von 10 - 35V DC mit stabilisierter Ausgangsspannung von 24VDC und Lastkreisüberwachung.

Ansteuerung wahlweise mittels Potentiometer 10K, mittels Einzeltasten oder analog mit 1-10V Pegel. So erhalten Sie Licht immer in der individuell richtigen Dosis.



Das Gerät steht als Negativ oder Positiv-Variante zur Verfügung (negativer oder positiver Lampenkreis).



Download
24V Dimmer für die Hutschiene
zur Helligkeitsregelung von Glühlampen, LEDs, LED-Streifen, Anzeigeinstrumenten, Displays
und Hintergrundbeleuchtungen.
Datenbl.-Dimmer P+N_24VDC-11-2021.pdf
Adobe Acrobat Dokument 2.4 MB

Frontafeldimmer für den Pulteinbau auf Schiffsbrücken

Fronttafel-Dimmer 24V für Pulteinbau
Fronttafel-Dimmer 24V, 1,6A

Dieser Kleine und kompakte PWM Dimmer ist besonders geeignet bei begrenzten Platzverhältnissen eine Helligkeitsregelung von Meldeleuchten und Anzeigeinstrumenten zu realisieren.

Hierbei ist es unerheblich ob LEDs oder Glühlampen oder beides gleichzeitig gedimmt werden soll. Der Dimmer arbeitet mit Puls-Weiten-Modulation (PWM) im Spannungsbereich von 12,0 - 32VDC. Nennspannungsbereich: 24VDC

Download
Fronttafeldimmer 24VDC
Dimmer zum Einbau in Pult- und Bedienplatten zwecks Helligkeitsregelung von Instrumentenbeleuchtungen und Meldeleuchten.
FT-Dimmer Datenblatt-2019.pdf
Adobe Acrobat Dokument 2.5 MB
